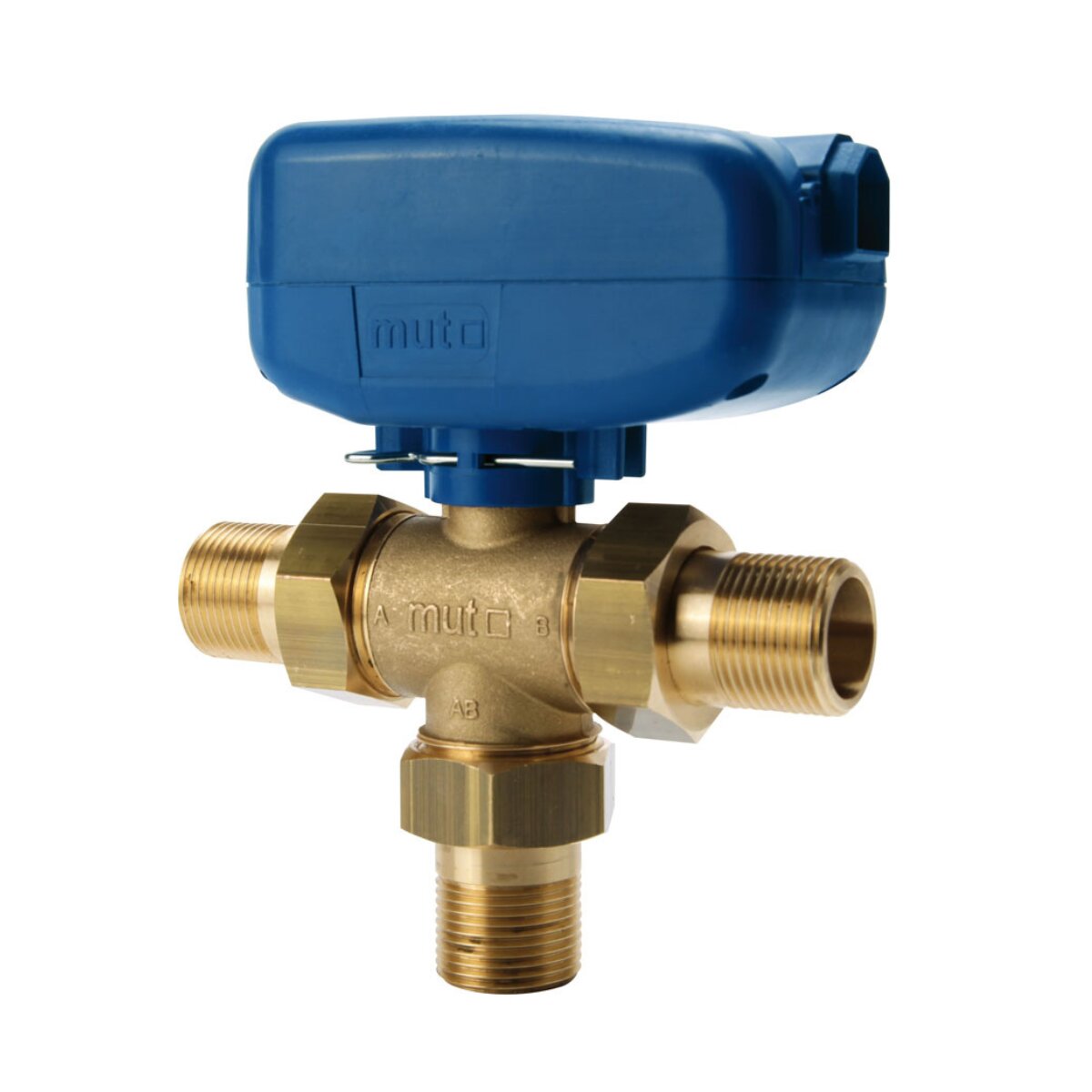

Vanne à bille motorisée 3 voies MUT TMO Ø3/4 M/M/M 230 V avec relais
La vanne à bille motorisée 3 voies MUT TMO est conçue pour contrôler et dévier le flux d'eau chaude et d'eau froide dans les systèmes de chauffage, de refroidissement et de distribution d'eau domestique.
La configuration à trois voies permet d'utiliser la vanne à la fois comme vanne de dérivation (entrée par l'orifice AB et sortie par l'orifice A ou B) et comme vanne de mélange (entrée par les orifices A et B et sortie par l'orifice AB). Le débit est régulé par un robinet à bille commandé électriquement par le servomoteur.
Lorsque le servomoteur est alimenté, le mouvement est transmis à l'arbre solidaire de la bille qui, grâce aux trous situés à l'intérieur de celle-ci, permet au fluide d'être dévié d'un chemin à un autre en fonction des besoins du système.
Les vannes de la série MUT TMO 3 sont équipées d'un système à bille anti-blocage et de joints anti-grippage spéciaux, conçus pour garantir un fonctionnement fiable même après des périodes d'inactivité.
La tête motorisée peut être retirée sans affecter le système hydraulique grâce au système de dégagement rapide et à la connexion électrique via connecteur Molex, facilitant ainsi les opérations d'installation et de maintenance.
Le MUT TMO 7.030.01866 , modèle TMO 20-MMM SPST M1S , possède 3 connexions filetées mâles G 3/4 , une alimentation 230 V et une commande SPST avec relais intégré . Il est fourni avec un câble Molex à 6 broches .
Le corps de la vanne est en laiton , de même que la tige et la bille, cette dernière étant chromée. Les bagues d'étanchéité sont en PTFE et les joints toriques en EPDM .
Cette vanne est compatible avec les solutions aqueuses et glycolées , avec une concentration maximale de glycol de 50 % . Elle présente une pression nominale de PN10 , un coefficient de débit Kvs de 5 m³/h et une plage de température du fluide comprise entre 5 et 90 °C .
L'actionneur a une consommation électrique de 7 W , un indice de protection IP40 et une classe d'isolation II . Pour les vannes TMO à 3 voies, le temps de commutation standard est de 6 secondes pour une rotation de 180° .
L'installation et le raccordement électrique doivent être effectués par un personnel technique expert et qualifié , en suivant les instructions données dans la documentation technique MUT.
N.B. : pour plus d'informations sur les dimensions, les connexions électriques et les schémas d'application, veuillez vous référer à la fiche technique du produit.
CARACTÉRISTIQUES TECHNIQUES
- Nombre d'itinéraires : 3
- Connexions : G 3/4 mâle-mâle-mâle
- Alimentation électrique : 230 V
- Type de commande : SPST avec relais intégré
- Fonctionnement : déviateur / mélangeur
- Corps de vanne en laiton
- tige en laiton
- Sphère en laiton chromé
- bagues d'étanchéité en PTFE
- Joint torique d'étanchéité en EPDM
- Couvercle de moteur PA (nylon)
- Fluide utilisé : solutions d'eau et de glycol
- Pourcentage maximal de glycol : 50 %
- Pression nominale : PN10
- Pression différentielle maximale : 250 kPa
- Coefficient de débit Kvs : 5 m³/h
- Plage de température du fluide : 5 à 90 °C
- Plage de température ambiante : 0 à 60 °C
- Consommation électrique : 7 W
- Degré de protection : IP40
- Classe d'isolation : II
- Temps de commutation : 6 s (180°)
- Câble Molex à 6 broches inclus
- Longueur du câble : 1 000 mm
- Raccordements filetés conformes à la norme ISO 228/1
- Système anti-blocage des billes
- Tête motorisée amovible
GARANTIE
La garantie est la garantie officielle MUT et dure 2 ans .
