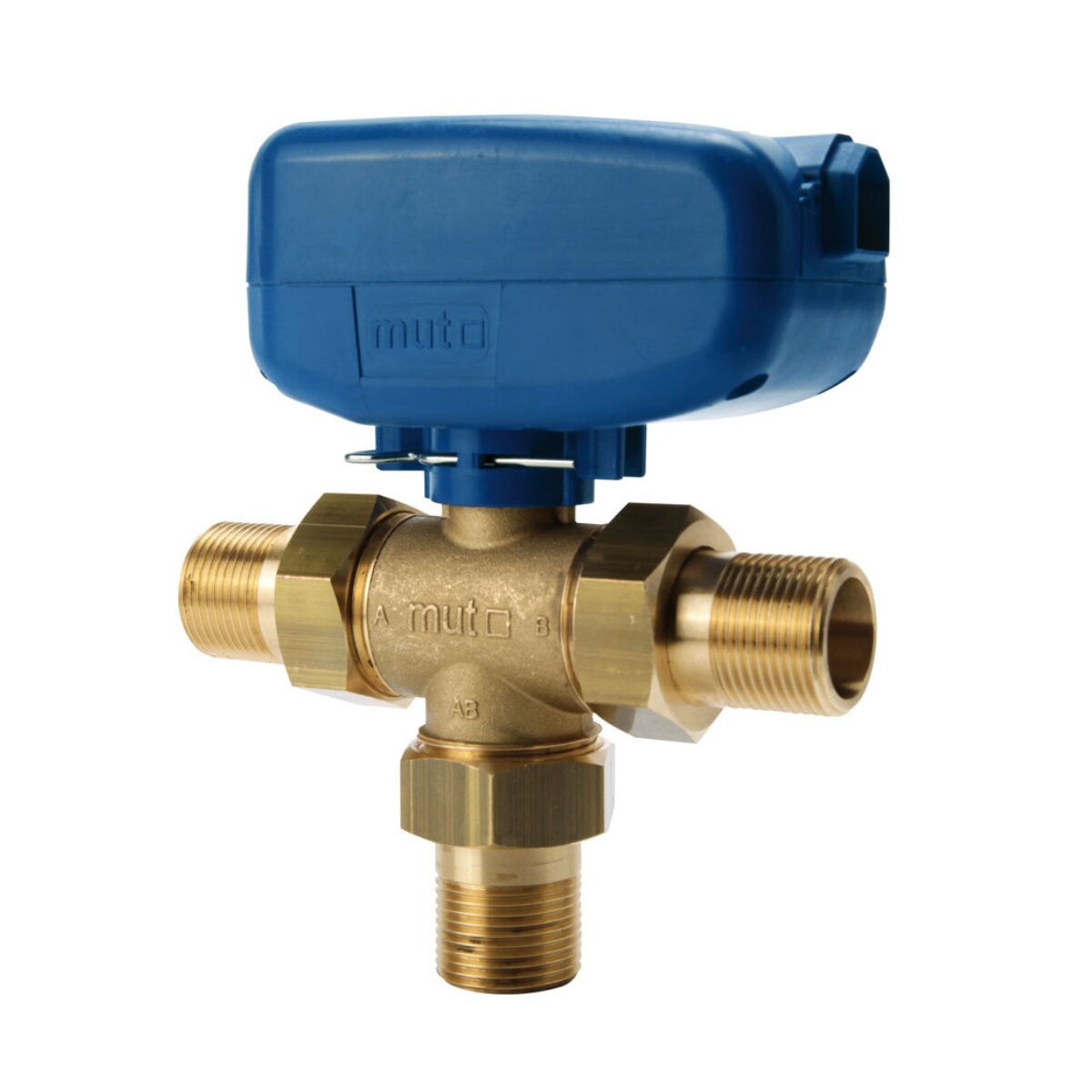

Vanne à bille motorisée 3 voies MUT TMO Ø1 M/M/M 230 V avec relais
La vanne à bille motorisée 3 voies MUT TMO est conçue pour contrôler et dévier le flux d'eau chaude et d'eau froide dans les systèmes de chauffage, de refroidissement et de distribution d'eau domestique.
La configuration à trois voies permet d'utiliser la vanne à la fois comme vanne de dérivation (entrée par l'orifice AB et sortie par l'orifice A ou B) et comme vanne de mélange (entrée par les orifices A et B et sortie par l'orifice AB). Le débit est régulé par un robinet à bille actionné électriquement par le servomoteur.
Lorsque le servomoteur est alimenté, le mouvement est transmis à l'arbre solidaire de la bille. Grâce aux orifices situés à l'intérieur de la bille, celle-ci dirige le fluide d'un port à l'autre selon les besoins du système. Les vannes de la série MUT TMO 3 sont également équipées d'un système anti-grippage de la bille et de joints anti-grippage spéciaux, conçus pour garantir un fonctionnement fiable et durable.
La tête motorisée peut être retirée sans incidence sur le système hydraulique grâce au système de démontage rapide et à la connexion électrique par connecteur Molex. Cette configuration facilite l'installation et la maintenance.
Le MUT TMO 7.030.01868 , modèle TMO 25-MMM SPST M1S , est doté de 3 connexions filetées mâles G 1 , d'une alimentation 230 V et d'une configuration SPST avec relais intégré . Il est fourni avec un câble Molex à 6 pôles .
Le corps de la vanne, l'axe de commande et la bille sont en laiton . Les bagues d'étanchéité sont en PTFE et les joints toriques en EPDM .
La vanne est compatible avec les solutions aqueuses et glycolées , avec une concentration maximale de glycol de 50 % . Sa pression nominale est de PN10 et sa pression différentielle de service maximale de 250 kPa . Son coefficient de débit Kvs est de 5 m³/h et sa plage de température du fluide est comprise entre 5 et 90 °C .
Le servomoteur a une consommation électrique maximale de 7 W , un indice de protection IP40 et une classe d'isolation II . La plage de température ambiante est comprise entre 0 et 60 °C .
L'installation et le raccordement électrique doivent être effectués par un personnel technique expert et qualifié , en suivant les instructions données dans la documentation technique MUT.
N.B. : pour plus d'informations sur les dimensions, les connexions électriques et les schémas d'application, veuillez vous référer à la fiche technique du produit.
CARACTÉRISTIQUES TECHNIQUES
- Nombre d'itinéraires : 3
- Connexions : G 1 mâle-mâle-mâle
- Alimentation électrique : 230 V
- Type de commande : SPST avec relais intégré
- Fonctionnement : déviateur / mélangeur
- Corps de vanne en laiton
- arbre de commande en laiton
- sphère en laiton
- bagues d'étanchéité en PTFE
- Joint torique d'étanchéité en EPDM
- Couvercle de moteur PA (nylon)
- Fluide utilisé : solutions d'eau et de glycol
- Pourcentage maximal de glycol : 50 %
- Pression nominale : PN10
- Pression différentielle maximale : 250 kPa
- Coefficient de débit Kvs : 5 m³/h
- Plage de température du fluide : 5 à 90 °C
- Plage de température ambiante : 0 à 60 °C
- Consommation électrique : 7 W max.
- Degré de protection : IP40
- Classe d'isolation : II
- Calibre du contact auxiliaire : 3(1)A - 250 V
- Câble Molex Mini-Fit JR à 6 broches inclus
- Raccordements filetés conformes à la norme ISO 228-1
- Système anti-blocage des billes
- Tête motorisée amovible
GARANTIE
La garantie est la garantie officielle MUT et dure 2 ans .
