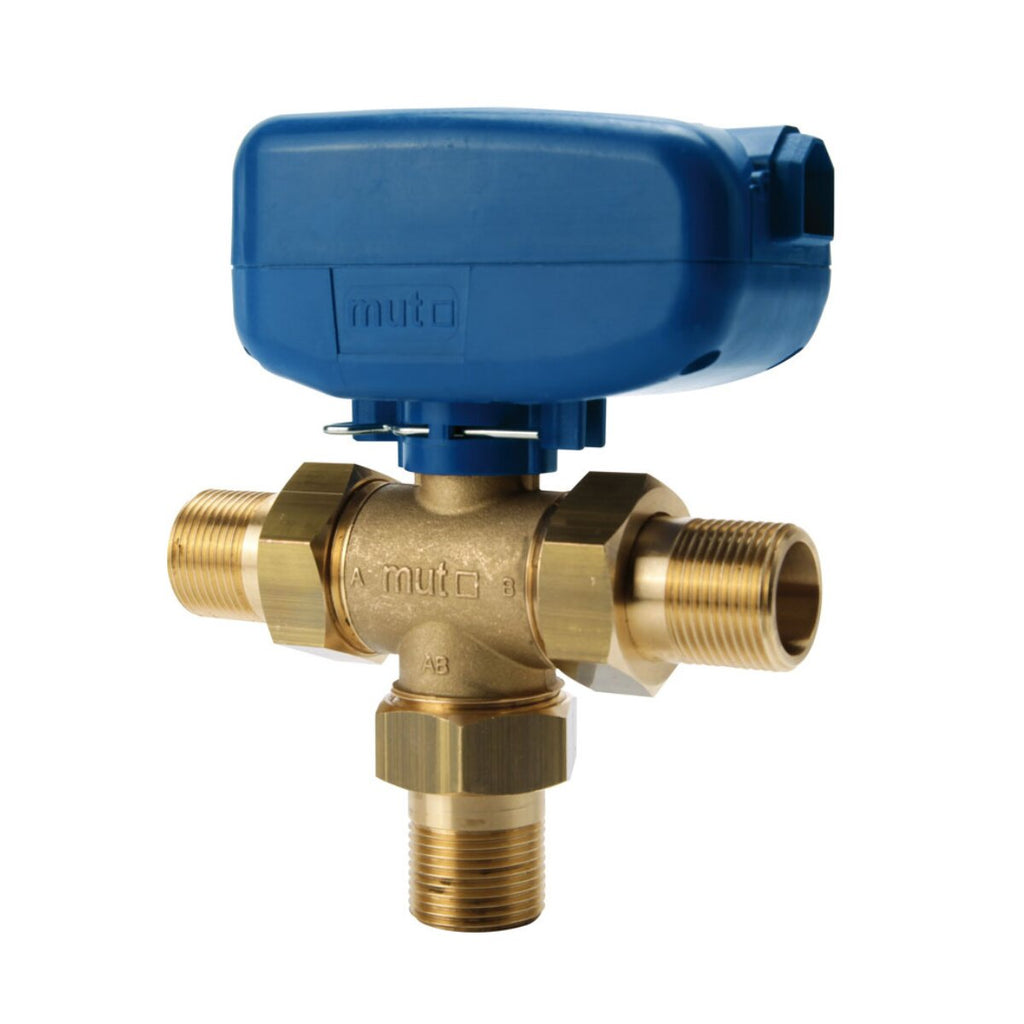

Vanne à bille motorisée 3 voies MUT TMO Ø1/2 M/M/M 230 V avec relais
La vanne à bille motorisée 3 voies MUT TMO est conçue pour contrôler le débit d'eau chaude et d'eau froide dans les applications domestiques et les petits systèmes de chauffage et de refroidissement.
La configuration particulière à trois voies permet d'utiliser la vanne à la fois comme vanne de dérivation , avec entrée par l'orifice AB et sortie par l'orifice A ou B, et comme vanne de mélange , avec entrée par les orifices A et B et sortie par l'orifice AB. Le débit du fluide est contrôlé par un robinet à bille actionné électriquement par le servomoteur.
Lorsque le servomoteur est alimenté, le mouvement est transmis à l'arbre solidaire de la bille qui, grâce aux orifices internes, permet de dévier le flux d'un port à l'autre . Le port AB reste toujours ouvert pendant le fonctionnement de la vanne.
La tête motorisée peut être retirée sans affecter le système hydraulique , ce qui simplifie et accélère les opérations de contrôle et de maintenance.
Le MUT TMO 7.030.01864 , modèle TMO 15-MMM SPST M1S , est doté de trois connexions filetées mâles G 1/2 , d'une alimentation 230 V et d'une commande SPST avec relais intégré . Il est fourni avec un câble Molex Mini-Fit JR à 6 pôles d'un mètre de long et est équipé d'un micro-interrupteur auxiliaire .
Le corps et la bille de la vanne sont en laiton , les bagues d'étanchéité en PTFE et les joints toriques en EPDM Perox . La vanne est compatible avec les solutions aqueuses et glycolées , avec une concentration maximale de glycol de 50 % .
La pression nominale est PN10 , avec une pression différentielle de service maximale de 250 kPa (2,5 bar) . Le coefficient de débit Kvs est de 5 m³/h , et la plage de température du fluide est comprise entre 2 et 90 °C .
Le servomoteur a une puissance absorbée maximale de 7 W , un indice de protection IP40 et une classe d'isolation II . Le temps de fonctionnement de cette configuration est de 6 secondes .
L'installation et le raccordement électrique doivent être effectués par un personnel technique expert et qualifié , en suivant les instructions contenues dans la documentation technique officielle de MUT.
N.B. : pour plus d'informations sur les dimensions, les connexions électriques et les schémas d'application, veuillez vous référer à la fiche technique du produit.
CARACTÉRISTIQUES TECHNIQUES
- Nombre d'itinéraires : 3
- Connexions : G 1/2 mâle-mâle-mâle
- Alimentation : 230 V (±10 %) - 50/60 Hz
- Type de commande : SPST avec relais intégré
- Fonctionnement : déviateur / mélangeur
- Via AB toujours ouvert
- Corps de vanne en laiton CW617N
- Boule en laiton CW617N
- Arbre de commande en laiton CW614N
- bagues d'étanchéité en PTFE
- Joint torique d'étanchéité Perox EPDM
- Couvercle de servomoteur en PA66GF30
- Fluide utilisé : solutions d'eau et de glycol
- Pourcentage maximal de glycol : 50 %
- Pression nominale : PN10
- Pression différentielle maximale : 250 kPa (2,5 bar)
- Coefficient de débit Kvs : 5 m³/h
- Plage de température du fluide : 2 à 90 °C
- Plage de température ambiante : 0 à 60 °C
- Consommation électrique maximale : 7 W
- Degré de protection : IP40
- Classe d'isolation : II
- Temps de manœuvre : 6 s
- Micro-interrupteur auxiliaire : 3(1)A - 250 Vca
- Câble Molex Mini-Fit JR à 6 broches inclus
- Longueur du câble : 1 000 mm
- Raccordements filetés conformes à la norme ISO 228/1
- Tête motorisée amovible
GARANTIE
La garantie est la garantie officielle MUT et dure 2 ans .
