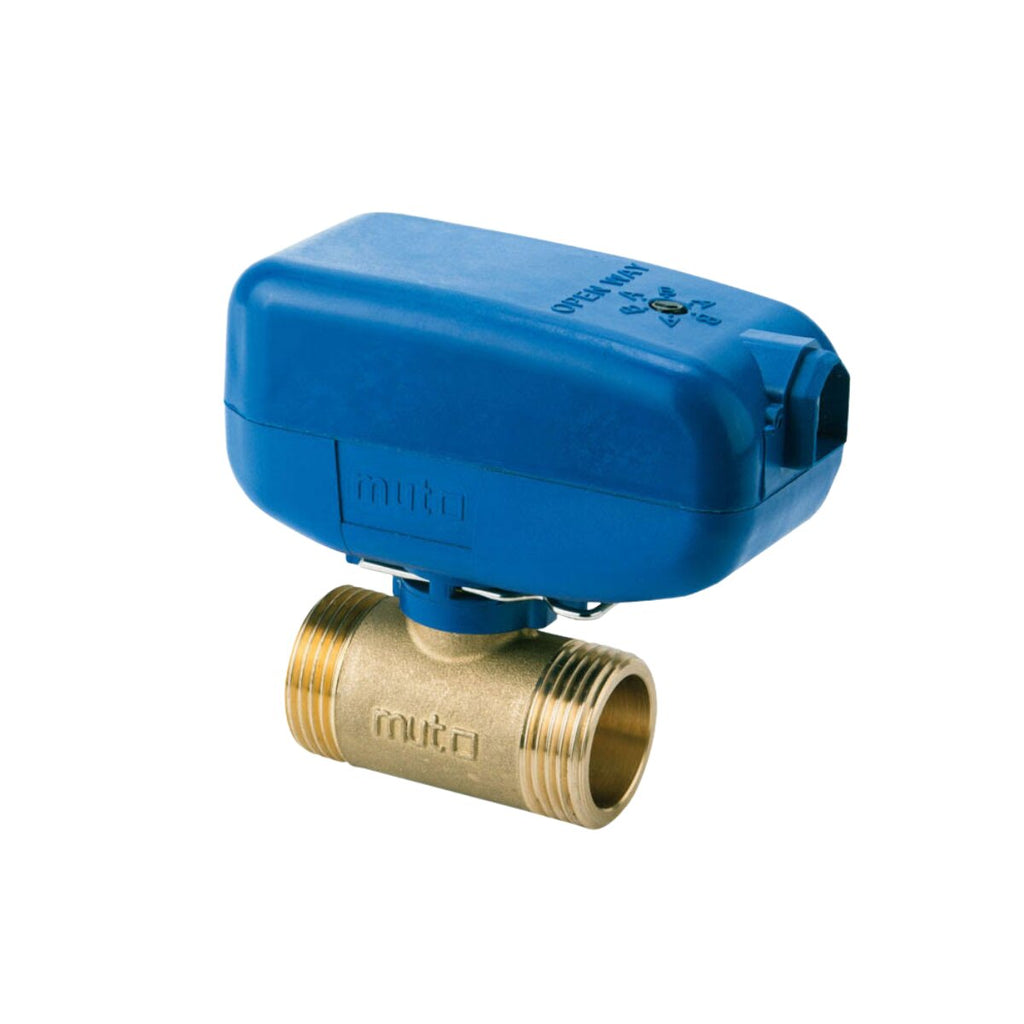

Vanne à bille motorisée 2 voies MUT TMO Ø3/4 M/M 230 V avec relais
La vanne à bille motorisée 2 voies MUT TMO est conçue pour intercepter automatiquement le flux de fluide dans les systèmes de chauffage et de refroidissement, permettant ainsi de gérer l'ouverture et la fermeture du circuit par actionnement électrique.
La vanne utilise une vanne à bille actionnée par servomoteur. Le mouvement du servomoteur est transmis à l'arbre de la vanne, ce qui entraîne la rotation de la bille et l'ouverture ou la fermeture du passage du fluide. La série MUT TMO 2 est également équipée d'un système anti-blocage de la bille , conçu pour garantir le bon fonctionnement de la vanne même après une période d'inactivité prolongée.
La tête motorisée est amovible sans intervention directe sur le système hydraulique, ce qui facilite les opérations d'inspection et de maintenance. Le raccordement électrique s'effectue via le câble muni d'un connecteur Molex fourni avec l'appareil.
La vanne motorisée 2 voies MUT TMO 7.030.01854 , modèle TMO 20-2MM SPST M1S , est équipée de raccords filetés mâle-mâle G 3/4 , d'une alimentation 230 V et d'un relais intégré . Elle est fournie avec un câble Molex à 6 broches .
Le corps et la bille de la vanne sont en laiton et le dispositif peut être utilisé avec des solutions aqueuses et glycolées , ce qui le rend adapté à une utilisation dans les circuits de chauffage et de refroidissement hydroniques.
La vanne a une pression nominale de PN10 et un coefficient de débit Kvs de 10 m³/h . Le servomoteur permet l'ouverture et la fermeture automatiques de la vanne en fonction des besoins du système et des dispositifs de commande auxquels elle est raccordée.
L'installation et le raccordement électrique doivent être effectués par un personnel technique expert et qualifié , en suivant les instructions données dans la documentation technique MUT.
N.B. : pour plus d'informations sur les dimensions, les connexions électriques et les schémas d'application, veuillez vous référer à la fiche technique du produit.
CARACTÉRISTIQUES TECHNIQUES
- Nombre d'itinéraires : 2
- Connexions : G 3/4 mâle-homme
- Alimentation électrique : 230 V
- Type d'entraînement : SPST
- Relais intégré
- Corps de vanne en laiton
- sphère en laiton
- Fluide utilisé : solutions d'eau et de glycol
- Pression nominale : PN10
- Coefficient de débit Kvs : 10 m³/h
- Câble Molex à 6 broches inclus
- Système anti-blocage des billes
- Tête motorisée amovible
- Adapté aux systèmes de chauffage et de climatisation
GARANTIE
La garantie est la garantie officielle MUT et dure 2 ans .
