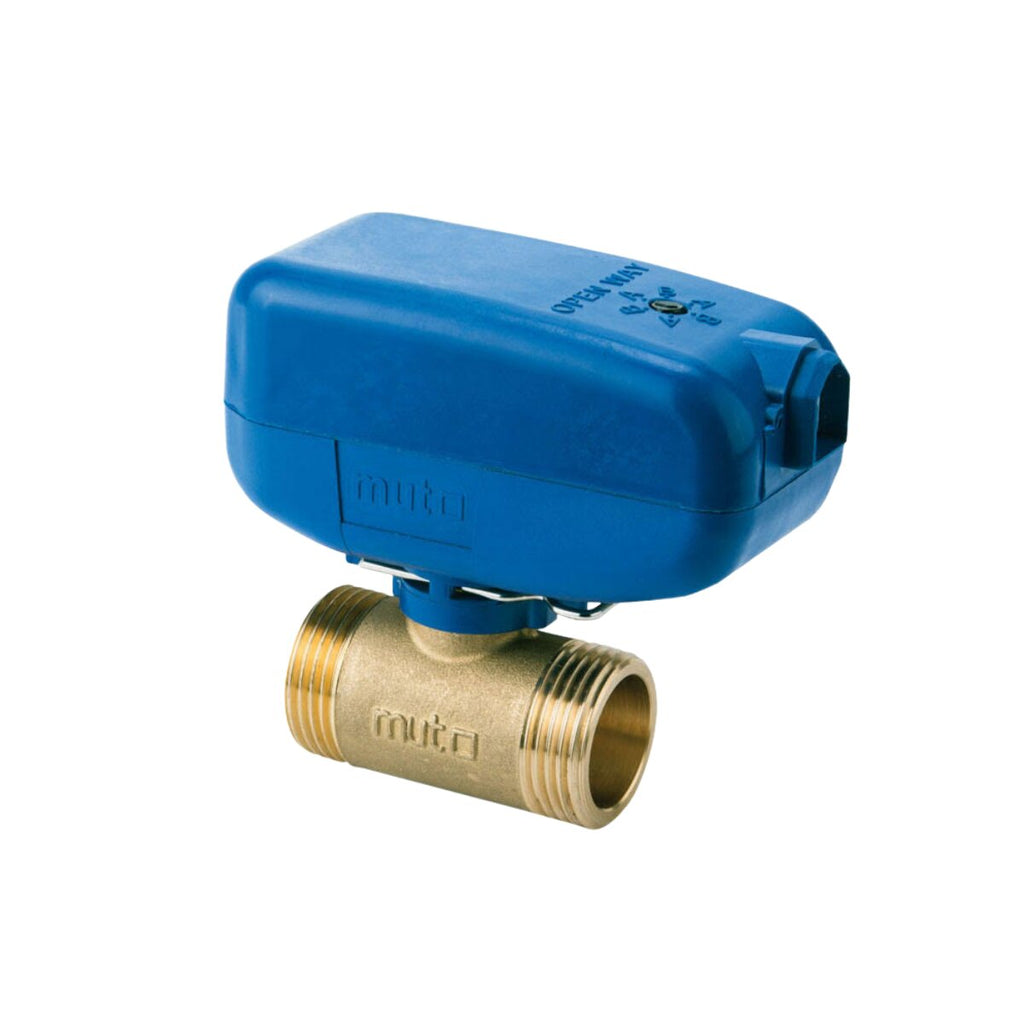

Vanne à bille motorisée 2 voies MUT TMO Ø1/2 M/M 230 V avec relais
La vanne à bille motorisée 2 voies MUT TMO est conçue pour intercepter automatiquement le flux de fluide dans les systèmes de chauffage, de climatisation et de distribution d'eau, vous permettant de contrôler le passage de l'eau chaude et froide dans le circuit.
La vanne utilise une vanne à bille actionnée par un servomoteur : lorsque le moteur est alimenté électriquement, le mouvement est transmis à l’arbre, ce qui entraîne la rotation de la bille et l’ouverture ou la fermeture du passage de l’eau. Les vannes de la série MUT TMO 2 sont également équipées d’un système anti-blocage spécifique pour la bille , conçu pour garantir un fonctionnement fiable dans le temps.
La tête motorisée peut être retirée sans incidence sur le système hydraulique grâce au système de démontage rapide et à la connexion électrique par connecteur Molex. Cette solution facilite l'installation et la maintenance de la vanne.
La vanne motorisée 2 voies MUT TMO 7.030.01852 , modèle TMO 15-2MM SPST M1S , est équipée de raccords filetés mâle-mâle G 1/2 , d'une alimentation 230 V et d'un relais intégré . Elle est fournie avec un câble 6 pôles d'un mètre de long et un connecteur Molex Mini-Fit JR .
Le corps et la bille de la vanne sont en laiton , et l'étanchéité de la bille est assurée par des joints toriques en PTFE et en EPDM Perox . La vanne est compatible avec les solutions aqueuses et glycolées , la concentration maximale de glycol étant de 50 % .
La pression nominale est de PN10 , avec une pression différentielle maximale de 2,5 bar . La plage de température du fluide est comprise entre 2 et 90 °C , tandis que la température ambiante admissible est comprise entre 0 et 60 °C . Le servomoteur a une puissance absorbée maximale de 7 W et un temps de commutation d'environ 15 secondes pour une rotation de 90° .
L'installation et le raccordement électrique doivent être effectués par un personnel technique expert et qualifié , conformément aux instructions figurant dans la documentation technique du fabricant.
N.B. : pour plus d'informations sur les dimensions, les connexions électriques et les schémas d'application, veuillez vous référer à la fiche technique du produit.
CARACTÉRISTIQUES TECHNIQUES
- Nombre d'itinéraires : 2
- Connexions : G 1/2 mâle-mâle
- Alimentation : 230 V (±10 %) - 50/60 Hz
- Type de commande : SPST avec relais intégré
- Corps de vanne en laiton CW617N
- Boule en laiton CW617N
- Arbre de commande en laiton CW614N
- bagues d'étanchéité en PTFE
- Joint torique d'étanchéité Perox EPDM
- Fluide utilisé : solutions d'eau et de glycol
- Pourcentage maximal de glycol : 50 %
- Pression nominale : PN10
- Pression différentielle maximale : 2,5 bar
- Coefficient de débit Kvs : 10 m³/h
- Plage de température du fluide : 2 à 90 °C
- Plage de température ambiante : 0 à 60 °C
- Consommation électrique maximale : 7 W
- Degré de protection : IP40
- Classe d'isolation : II
- Temps de commutation : 15 s (90°)
- Câble Molex Mini-Fit JR à 6 broches inclus
- Longueur du câble : 1 m
- Raccordements filetés conformes à la norme ISO 228/1
GARANTIE
La garantie est la garantie officielle MUT et dure 2 ans .
