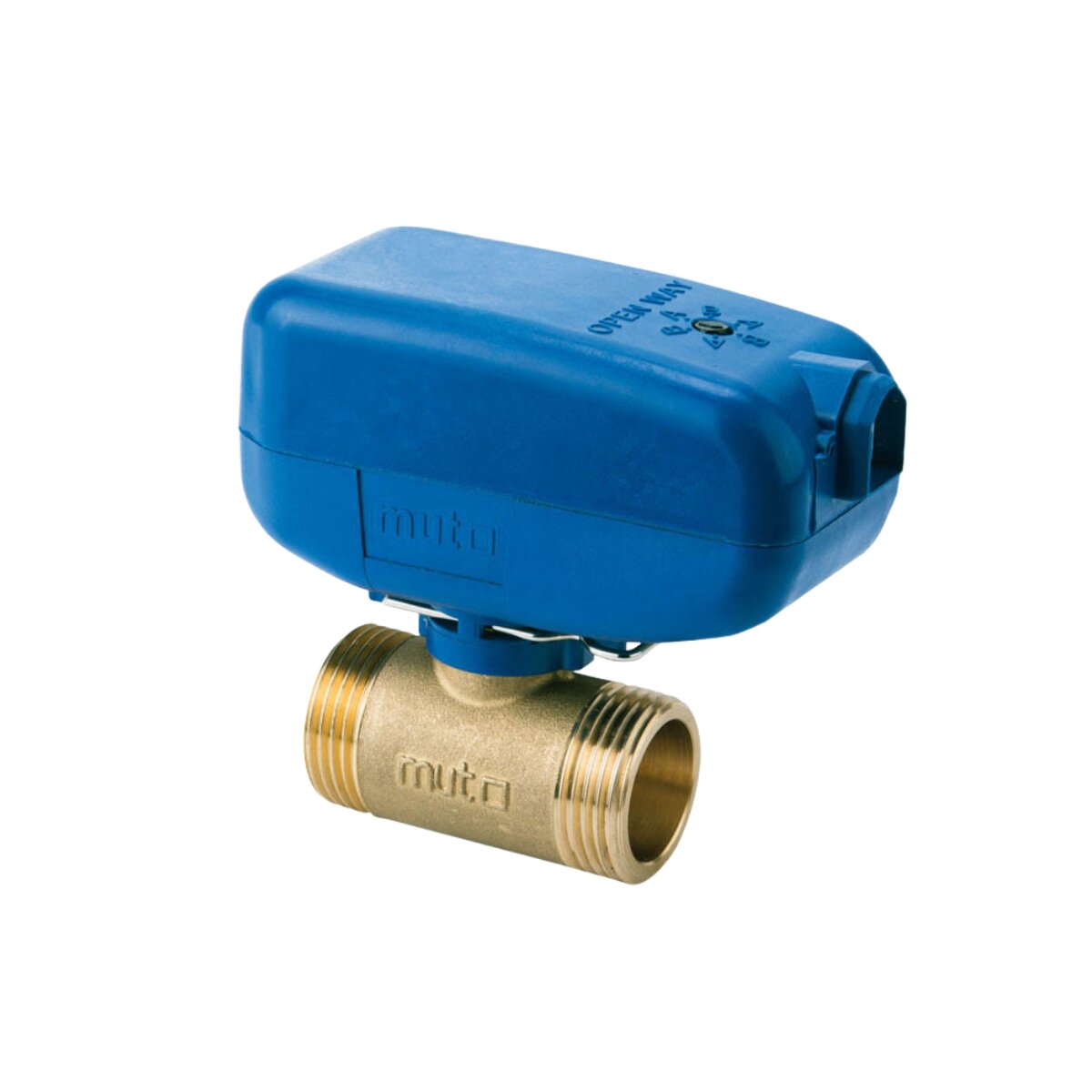

Vanne à bille motorisée MUT TMO 2 voies Ø1 M/M 230 V avec relais
La vanne à bille motorisée 2 voies MUT TMO est conçue pour intercepter automatiquement le flux d'eau chaude et d'eau froide dans les systèmes de chauffage, de climatisation et de distribution d'eau domestique.
La vanne utilise une vanne à bille actionnée par un servomoteur. Lorsque le moteur est alimenté électriquement, le mouvement est transmis à l'arbre de commande, ce qui entraîne la rotation de la bille et l'ouverture ou la fermeture du passage du fluide.
Les vannes de la série MUT TMO 2 sont équipées d'un système de bille anti-grippage , conçu pour garantir une rotation optimale même après des périodes d'inactivité. Des joints anti-grippage spéciaux contribuent également à assurer un fonctionnement fiable dans le temps.
La tête motorisée peut être retirée sans incidence sur le système hydraulique grâce au système de démontage rapide et à la connexion électrique par connecteur Molex. Cette configuration simplifie et accélère l'installation et la maintenance.
Le MUT TMO 7.030.01856 , modèle TMO 25-2MM SPST M1S , est une vanne motorisée 2 voies avec raccords filetés mâle-mâle G 1 , alimentation 230 V et relais intégré . Elle est équipée d'un câble Molex Mini-Fit JR à 6 broches .
Le corps de la vanne est en laiton , tout comme la bille, qui présente une finition chromée. Le joint hydraulique de la bille est en PTFE , avec des joints toriques en EPDM .
La vanne est compatible avec les solutions aqueuses et glycolées , avec une concentration maximale de glycol de 50 % . Sa pression nominale est de PN10 et sa pression différentielle de service maximale de 250 kPa . La plage de température du fluide est comprise entre 5 et 90 °C .
Le servomoteur a une consommation électrique maximale de 7 W , un indice de protection IP40 et une classe d'isolation II . En configuration SPST, le temps de commutation d'ouverture et de fermeture est d'environ 15 secondes pour une rotation de 90° .
L'installation et le raccordement électrique doivent être effectués par un personnel technique expert et qualifié , en suivant les instructions fournies dans la documentation technique du fabricant.
N.B. : pour plus d'informations sur les dimensions, les connexions électriques et les schémas d'application, veuillez vous référer à la fiche technique du produit.
CARACTÉRISTIQUES TECHNIQUES
- Nombre d'itinéraires : 2
- Connexions : G 1 mâle-mâle
- Alimentation électrique : 230 V
- Type d'entraînement : SPST
- Relais intégré
- Corps de vanne en laiton
- Sphère en laiton chromé
- arbre de commande en laiton
- Joint à bille en PTFE
- Joint torique d'étanchéité en EPDM
- Couvercle de moteur PA (nylon)
- Fluide utilisé : solutions d'eau et de glycol
- Pourcentage maximal de glycol : 50 %
- Pression nominale : PN10
- Pression différentielle de service maximale : 250 kPa
- Coefficient de débit Kvs : 10 m³/h
- Plage de température du fluide : 5 à 90 °C
- Plage de température ambiante : 0 à 60 °C
- Consommation électrique : 7 W max.
- Degré de protection : IP40
- Classe d'isolation : II
- Temps de commutation : 15 s (90°)
- Câble Molex Mini-Fit JR à 6 broches
- Raccordements filetés conformes à la norme ISO 228-1
- Système anti-blocage des billes
- Tête motorisée amovible
GARANTIE
La garantie est la garantie officielle MUT et dure 2 ans .
