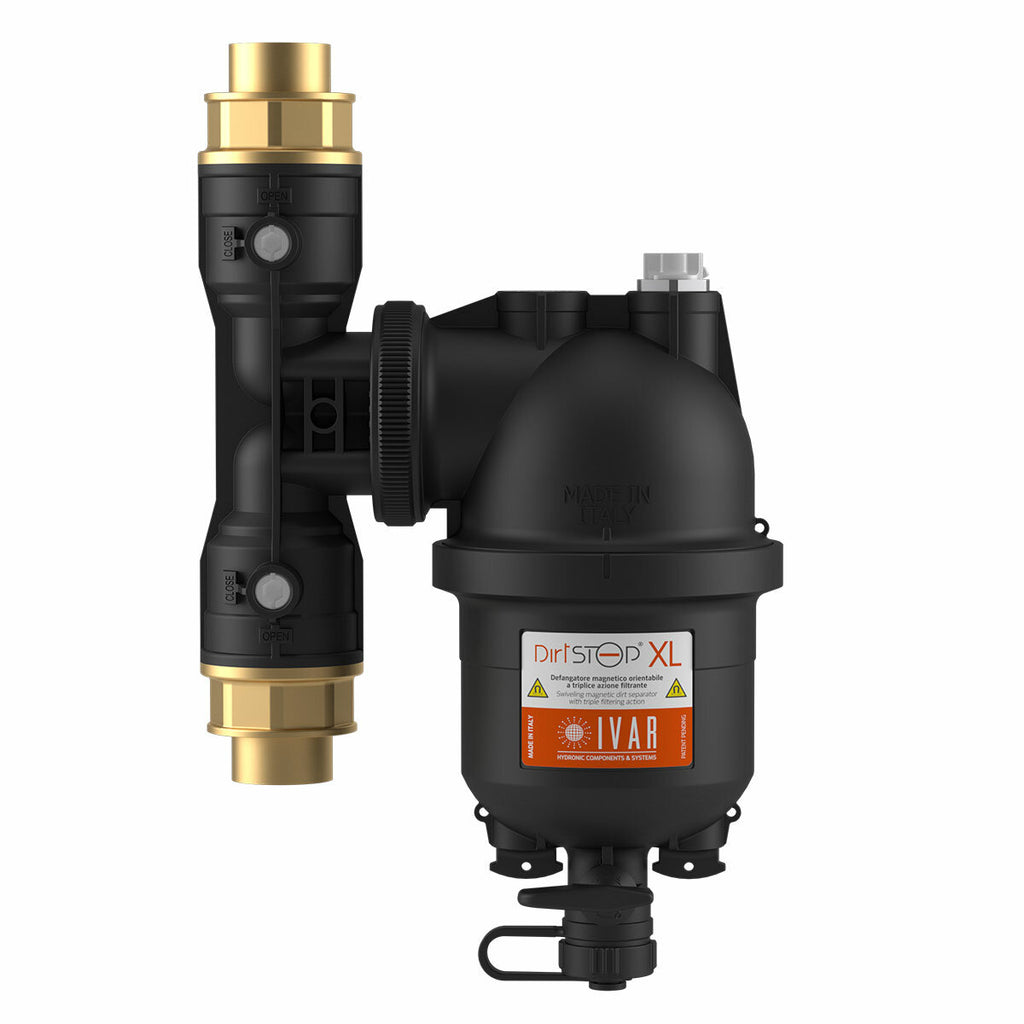

IVAR DIRTSTOP SÉPARATEUR DE BOUES MAGNÉTIQUE XL PF 1"F x 1"F SOUS CHAUDIERE POUR CHAUDIERE A CONDENSATION OU POMPE A CHALEUR
Pot de décantation magnétique réglable à triple action filtrante. Complet avec vannes d'arrêt à bille, purgeur d'air manuel, robinet de vidange pour le nettoyage, bouchon et clé pour le montage/démontage.
Le séparateur de boues est un dispositif utilisé dans les systèmes de chauffage avec une chaudière à condensation ou une pompe à chaleur et remplit la fonction importante de protection de l'ensemble du système. Il s'installe sur le retour du circuit de chauffage avant que l'eau ne rentre dans l'installation et retient les impuretés présentes dans le circuit qui endommageraient sinon l'échangeur et les autres composants de la chaudière ou de la pompe à chaleur. En plus de prolonger la durée de vie de la chaudière ou de la pompe à chaleur, il augmente considérablement l'efficacité du système de chauffage, améliore l'efficacité de l'ensemble du système et aide à maintenir propres les vannes et les supports de radiateur (l'utilisation du séparateur de boues est recommandée dans association avec des vannes thermostatiques). L'utilisation du séparateur de boues permet donc d'obtenir des économies considérables également sur la consommation de gaz car la chaudière ou la pompe à chaleur doit toujours chauffer de l'eau propre. Il est recommandé d'installer le séparateur de boues déjà dans la phase d'activation du système ou en tout cas en même temps que le remplacement d'une ancienne chaudière par une nouvelle à condensation.
Fonctionnalité et description
Té pivotant pour montage sur tuyau dans différentes orientations, peut être desserré et serré à l'aide de la clé spéciale fournie. Ivar Dirtstop XL PF doit obligatoirement être monté avec le robinet de vidange vers le bas. Trois actions différentes en séquence permettent une triple action de filtrage. Une première séparation des débris a lieu au moyen d'un mouvement tourbillonnaire, qui est produit par un insert spécial breveté; à suivre, les particules métalliques sont retenues dans l'eau grâce à l'action de deux puissants aimants néodyme de 12 000 gauss chacun, et enfin, une filtration mécanique due à une maille en acier inoxydable de 800 µm en forme de « S » permet d'augmenter la surface disponible pour le maximum et rendre l'action du filtre excellente. L'insert breveté est développé pour créer un mouvement tourbillonnant et entraîner le flux de fluide du système afin de maximiser le retardement et la séparation cyclonique des débris non ferreux. L'aimant néodyme développe un champ magnétique qui maximise la capture des impuretés ferreuses.
Le filtre à mailles retient toutes les autres impuretés par action gravitationnelle sur celles-ci. Le séparateur de boues Ivar Dirtstop XL PF est fourni avec un filtre G-mesh 500 μm pré-assemblé. Ce filtre est parfait pour le premier mois de fonctionnement afin de garantir le rinçage du système, après quoi il peut être remplacé par le filtre à mailles 800 μm (inclus). Les impuretés se précipitent dans la grande chambre de décantation de 450 ml à la base du séparateur de boues, ce qui réduit la fréquence de purge. Grâce à l'aimant amovible et au robinet de vidange intégré, l'entretien et l'évacuation des impuretés ont également lieu avec le système en marche sans qu'il soit nécessaire de démonter le séparateur de boues, donc le nettoyage périodique du séparateur de boues est rapide et facile et il n'est pas nécessaire de vider le système au préalable. Composants internes entièrement inspectables, amovibles et lavables en retirant le capuchon supérieur, à effectuer à l'aide de la clé spéciale fournie.
Installation autorisée sur lignes horizontales, verticales ou inclinées à 45° grâce au té orientable en laiton ou technopolymère. Pour changer l'orientation des connexions, il est nécessaire de dévisser complètement la bague de fixation, de déconnecter le corps du séparateur de boues (constitué des deux bouchons A et B) et de repositionner les connexions avec l'inclinaison souhaitée, puis de serrer à nouveau la bague de fixation. Les connexions peuvent être utilisées à la fois pour l'entrée et la sortie de l'appareil, garantissant une grande liberté de connexion.
En effet, sa grande capacité de confinement convient aux systèmes avec pompes à chaleur.
Dirtstop XL dispose d'une coque isolante en option (à acheter séparément) qui est essentielle pour les systèmes de chauffage et de refroidissement combinés.
Caractéristiques techniques
Pression de service maximale: 3 bars.
Milieu: solutions d'eau ou de glycol (pourcentage de glycol maximum 50%).
Finition: Noir.
Température du fluide: 0 - 90°C.
Pression de service maximale: 3 bars.
Corps: PA66 + 30% fibres de verre.
Té et embout: PA66 + 30% fibres de verre et laiton CW617N.
Filtre à mailles: 800 µm en acier inoxydable AISI 304.
Eléments d'étanchéité: peroxyde EPDM.
Contenance: 345 ml.
Débit maximum: 4,4 m3 /h (calculé avec ΔP = 0,1 bar)
Connexions: 1"F.
Aimant: Néodyme, induction magnétique (2 x 12 000 G)
Dimensions
Longueur: 180 mm – Largeur: 110 mm – Hauteur: 289 mm
Raccords: 1" F x 1" F
Garantie
La garantie est celle officielle d'IVAR et a une durée de 2 ans.
