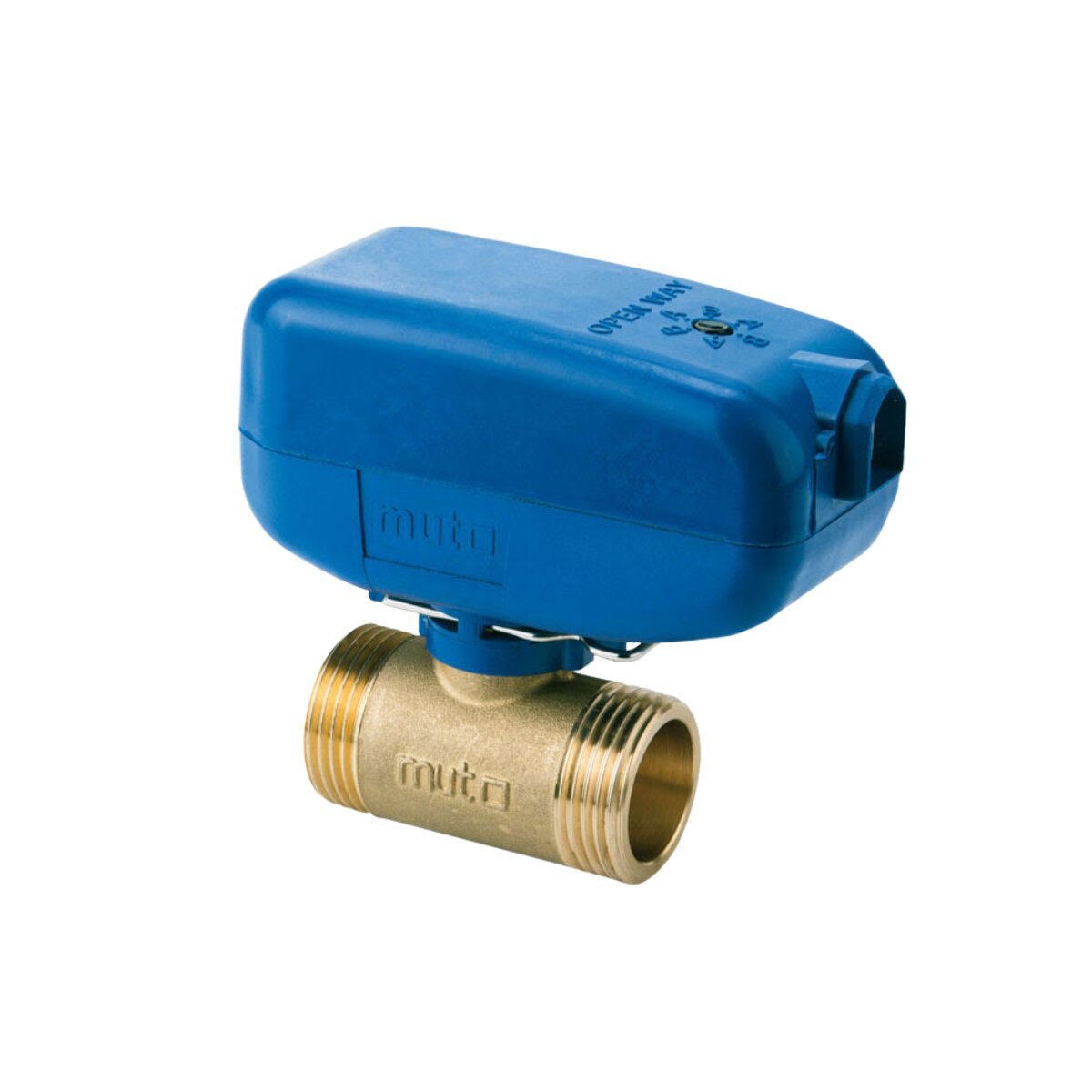

MUT TMO 2-Wege-Motorkugelhahn Ø1/2 M/M 230V mit Relais
Das motorisierte 2-Wege-Kugelventil MUT TMO ist so konstruiert, dass es den Flüssigkeitsstrom in Heizungs-, Klimaanlagen- und Wasserverteilungssystemen automatisch unterbricht und Ihnen so die Kontrolle über den Durchfluss von Warm- und Kaltwasser innerhalb des Kreislaufs ermöglicht.
Das Ventil ist mit einem Kugelventil ausgestattet, das von einem Servomotor betätigt wird: Sobald der Motor elektrisch mit Strom versorgt wird, wird die Bewegung auf die Welle übertragen, wodurch sich die Kugel dreht und den Wasserdurchfluss öffnet oder schließt. Die Ventile der Serie MUT TMO 2 verfügen zudem über ein spezielles Antiblockiersystem für die Kugel , das einen dauerhaft zuverlässigen Betrieb gewährleistet.
Der motorisierte Kopf lässt sich dank Schnellverschluss und elektrischer Verbindung über Molex-Stecker abnehmen, ohne das Hydrauliksystem zu beeinträchtigen . Diese Lösung vereinfacht die Ventilmontage und -wartung.
Das motorisierte 2-Wege -Ventil MUT TMO 7.030.01852 , Modell TMO 15-2MM SPST M1S , verfügt über G 1/2- Außengewindeanschlüsse, eine 230-V- Stromversorgung und ein integriertes Relais . Es wird mit einem 1 Meter langen 6-poligen Kabel und einem Molex Mini-Fit JR-Stecker geliefert.
Ventilkörper und Kugel bestehen aus Messing , die Kugelabdichtung wird durch PTFE- Ringe in Kombination mit EPDM-Peroxo -O-Ringen gewährleistet. Das Ventil ist für Wasser und Glykollösungen mit einer maximalen Glykolkonzentration von 50 % geeignet.
Der Nenndruck beträgt PN10 , der maximale Differenzdruck 2,5 bar . Der zulässige Temperaturbereich des Mediums liegt zwischen 2 und 90 °C , die zulässige Umgebungstemperatur zwischen 0 und 60 °C . Der Servomotor hat eine maximale Leistungsaufnahme von 7 W und eine Schaltzeit von ca. 15 Sekunden für eine Drehung um 90° .
Die Installation und der elektrische Anschluss müssen von fachkundigem und qualifiziertem technischem Personal gemäß den Anweisungen in der technischen Dokumentation des Herstellers durchgeführt werden.
Hinweis: Informationen zu Abmessungen, elektrischen Anschlüssen und Anwendungsdiagrammen entnehmen Sie bitte dem technischen Datenblatt des Produkts.
TECHNISCHE MERKMALE
- Anzahl der Routen: 2
- Verbindungen: G 1/2 männlich-männlich
- Stromversorgung: 230 V (±10 %) – 50/60 Hz
- Antriebstyp: SPST mit eingebautem Relais
- Ventilkörper aus Messing, CW617N
- CW617N Messingkugel
- Steuerwelle aus Messing CW614N
- PTFE-Dichtungsringe
- Perox EPDM Dichtungs-O-Ring
- Verwendete Flüssigkeiten: Wasser- und Glykollösungen
- Maximaler Glykolanteil: 50 %
- Nenndruck: PN10
- Maximaler Differenzdruck: 2,5 bar
- Durchflusskoeffizient Kvs: 10 m³/h
- Flüssigkeitstemperaturbereich: 2 bis 90 °C
- Umgebungstemperaturbereich: 0÷60°C
- Maximale Leistungsaufnahme: 7 W
- Schutzart: IP40
- Isolationsklasse: II
- Schaltzeit: 15 s (90°)
- Molex Mini-Fit JR 6-Pin-Kabel im Lieferumfang enthalten
- Kabellänge: 1 m
- Gewindeverbindungen nach ISO 228/1
GARANTIE
Es handelt sich um die offizielle MUT- Garantie mit einer Laufzeit von 2 Jahren .
