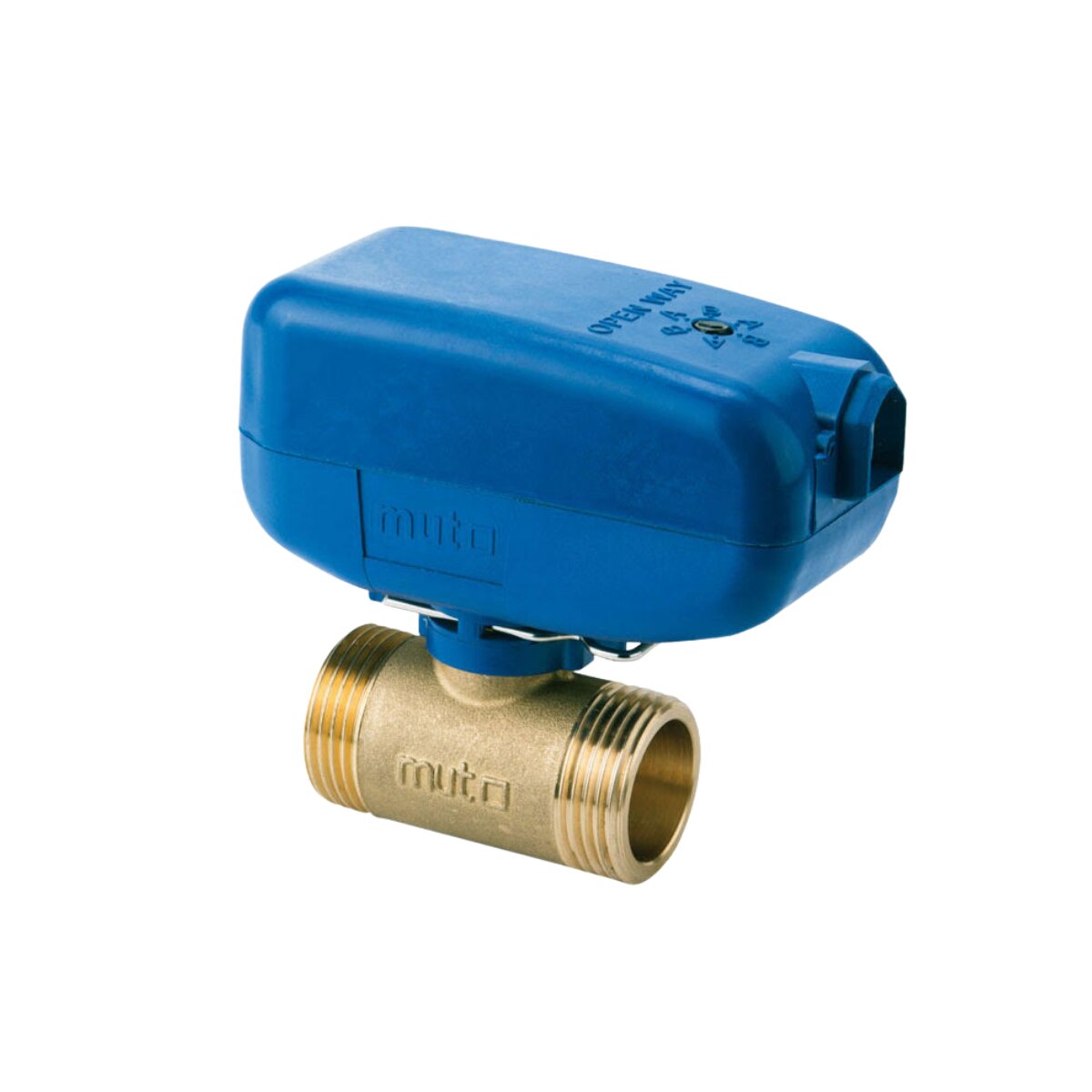

Motorisiertes Kugelventil MUT TMO 2-Wege Ø1 M/M 230V mit Relais
Das motorisierte 2-Wege-Kugelventil MUT TMO ist so konstruiert, dass es den Durchfluss von Warm- und Kaltwasser in Heizungs-, Klimaanlagen- und Trinkwasserverteilungssystemen automatisch unterbricht .
Das Ventil verwendet einen Kugelhahn, der von einem Servomotor betätigt wird. Sobald der Motor elektrisch mit Strom versorgt wird, wird die Bewegung auf die Steuerwelle übertragen, wodurch sich die Kugel dreht und den Durchfluss öffnet oder schließt.
Die Ventile der Serie MUT TMO 2 sind mit einem Kugelgelenksystem mit Anti-Seize-Funktion ausgestattet, das auch nach längeren Stillstandszeiten eine einwandfreie Rotation gewährleistet. Spezielle Anti-Seize-Dichtungen tragen ebenfalls zu einem dauerhaft zuverlässigen Betrieb bei.
Der motorisierte Kopf lässt sich dank Schnellverschluss und elektrischer Verbindung über Molex-Stecker abnehmen, ohne das Hydrauliksystem zu beeinträchtigen . Diese Konstruktion vereinfacht und beschleunigt Installation und Wartung.
Das motorisierte 2-Wege -Ventil MUT TMO 7.030.01856 , Modell TMO 25-2MM SPST M1S , verfügt über G 1 Außengewindeanschlüsse , eine 230-V -Stromversorgung und ein integriertes Relais . Es ist mit einem 6-poligen Molex Mini-Fit JR-Kabel ausgestattet.
Das Ventilgehäuse und die Kugel sind aus Messing gefertigt und verchromt. Die hydraulische Dichtung der Kugel besteht aus PTFE mit EPDM -O-Ringen.
Das Ventil ist für Wasser- und Glykollösungen mit einem maximalen Glykolanteil von 50 % geeignet. Der Nenndruck beträgt PN10 , der maximale Betriebsdifferenzdruck 250 kPa . Der zulässige Temperaturbereich für das Medium liegt zwischen 5 und 90 °C .
Der Servomotor hat eine maximale Leistungsaufnahme von 7 W , Schutzart IP40 und Isolationsklasse II . In der SPST-Konfiguration beträgt die Schaltzeit für das Öffnen und Schließen bei einer Drehung um 90° etwa 15 Sekunden .
Die Installation und der elektrische Anschluss müssen von fachkundigem und qualifiziertem technischem Personal gemäß den Anweisungen in der technischen Dokumentation des Herstellers durchgeführt werden.
Hinweis: Informationen zu Abmessungen, elektrischen Anschlüssen und Anwendungsdiagrammen entnehmen Sie bitte dem technischen Datenblatt des Produkts.
TECHNISCHE MERKMALE
- Anzahl der Routen: 2
- Verbindungen: G 1 männlich-männlich
- Stromversorgung: 230 V
- Laufwerkstyp: SPST
- Eingebautes Relais
- Ventilkörper aus Messing
- Kugel aus verchromtem Messing
- Steuerwelle aus Messing
- PTFE-Kugeldichtung
- EPDM-Dichtungs-O-Ring
- PA (Nylon) Motorabdeckung
- Verwendete Flüssigkeiten: Wasser- und Glykollösungen
- Maximaler Glykolanteil: 50 %
- Nenndruck: PN10
- Maximaler Betriebsdifferenzdruck: 250 kPa
- Durchflusskoeffizient Kvs: 10 m³/h
- Flüssigkeitstemperaturbereich: 5 bis 90 °C
- Umgebungstemperaturbereich: 0÷60°C
- Leistungsaufnahme: maximal 7 W
- Schutzart: IP40
- Isolationsklasse: II
- Schaltzeit: 15 s (90°)
- Molex Mini-Fit JR 6-poliges Kabel
- Gewindeverbindungen nach ISO 228-1
- Antiblockiersystem
- Abnehmbarer motorisierter Kopf
GARANTIE
Es handelt sich um die offizielle MUT- Garantie mit einer Laufzeit von 2 Jahren .
