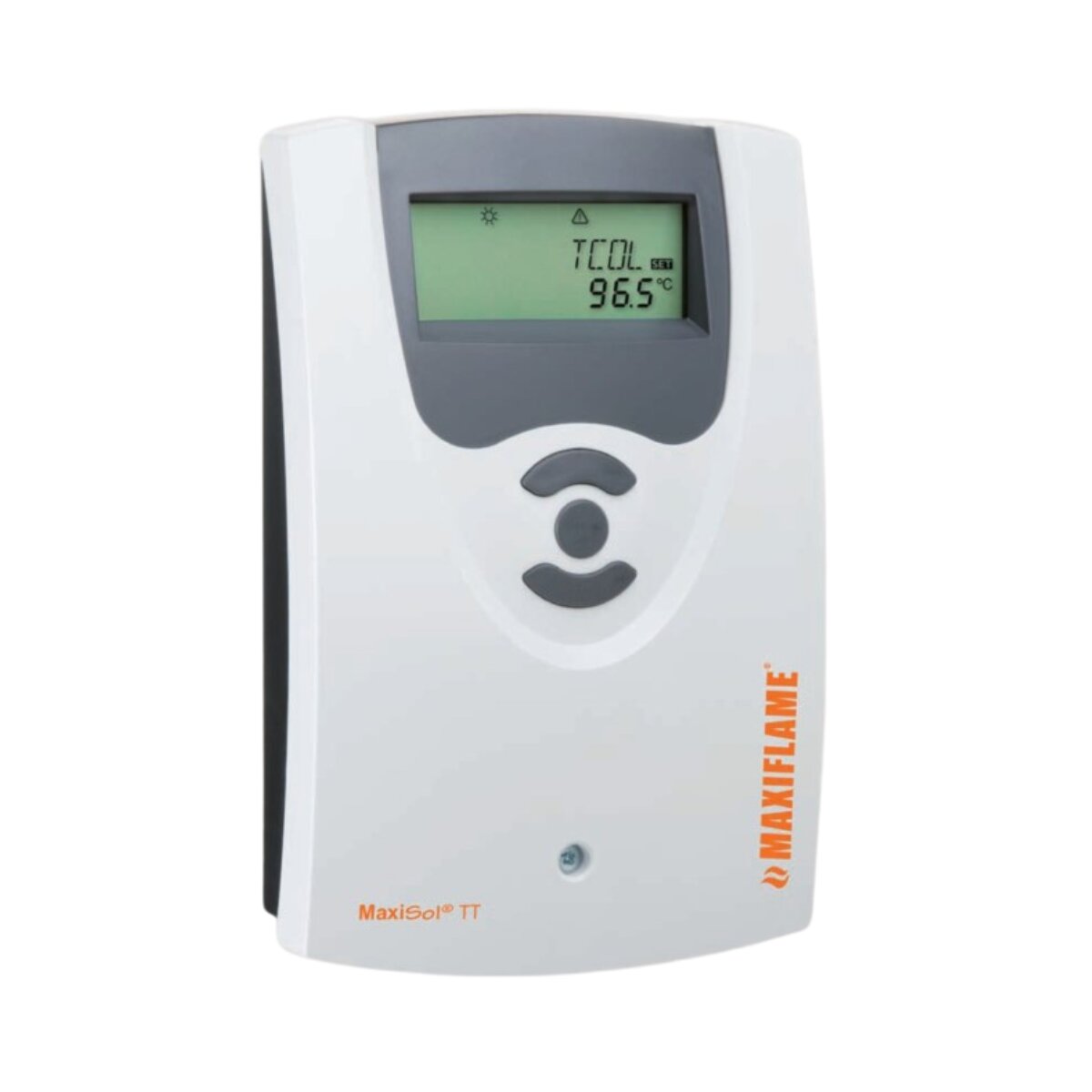

Maxiflame MaxiSol TT Solarsteuergerät
Die MaxiSol TT ist eine multifunktionale elektronische Steuereinheit, die für die intelligente Steuerung von kleinen und mittelgroßen Solarthermieanlagen, Heizsystemen und Naturzirkulationssystemen entwickelt wurde.
Dank seiner fortschrittlichen Steuerungslogik ermöglicht es die Optimierung der Warmwasserbereitung und die Verbesserung der Energieeffizienz des Systems und integriert zudem die Steuerung von elektrischen Widerständen bis zu 3,6 kW.
Was es ist und wofür es verwendet wird
Der MaxiSol TT ist das „Gehirn“ des Sonnensystems:
- steuert die Zirkulation der Solarflüssigkeit
- regelt die Kesselfüllung
- aktiviert die elektrische Zusatzheizung
- überwacht Systemtemperaturen und Sicherheit
In der Praxis bedeutet dies, dass die Pumpe, der Widerstand oder die Ventile so gesteuert werden, dass ein maximaler Wirkungsgrad bei minimalem Verbrauch erzielt wird.
Wo soll installiert werden?
- Wand- oder Schaltschrankinstallation
- Zur Montage in Innenräumen und trockenen Umgebungen
- Direkter Link zu:
- Temperaturfühler
- Solarpumpe
- elektrischer Widerstand
- mögliche Fernbedienung
Installation nur für qualifiziertes Personal
So funktioniert es (vereinfacht ausgedrückt)
Die Steuereinheit funktioniert durch den Vergleich von Temperaturen:
- Wenn der Kollektor wärmer ist als der Tank → aktiviert die Pumpe
- Wenn das Wasser nicht heiß genug ist → Zusatzheizung aktivieren.
- passt die Pumpendrehzahl automatisch an (PWM).
Alles läuft automatisch ab, um stets die ideale Temperatur zu halten.
Unterstützte Pflanzenarten
Das MaxiSol TT ist extrem vielseitig und unterstützt:
✔ Standard-Solarthermieanlagen
- mit ACS-Kessel
- mit elektrischer Integration
✔ Natürliche Kreislaufsysteme
- einfache Steuerung über die Thermostatfunktion
✔ Schwimmbadsysteme
- Heizung über Solarabsorber
- Filtration und Temperaturmanagement
Beinhaltet 5 voreingestellte Konfigurationen für eine schnelle Einrichtung
Hauptvorteile
Energieeffizienz: Optimiert die Nutzung von Solarenergie; reduziert den Stromverbrauch.
Hoher Komfort : Warmwasser immer verfügbar; Schnellheizfunktion.
Intelligente Steuerung: automatische Temperatur- und Zeitregelung; modulierende Pumpenregelung (PWM).
Sicherheit : Überhitzungsschutz; Frostschutzfunktion und thermische Desinfektion.
Benutzerfreundlichkeit: Intuitives LCD-Display; einfaches 3-Tasten-Menü.
Warum sich die Installation lohnt
- Verbessern Sie die Leistung Ihrer Solaranlage
- Reduziert Abfall und Zerstreuung
- Gewährleistet die kontinuierliche Warmwasserversorgung
- Ermöglicht intelligente elektrische Integration
- Auch geeignet zur Nachrüstung bestehender Systeme
Es ist die ideale Lösung für alle, die ein Solarthermie-System automatisieren und optimieren möchten.
Installation und Verwendung
- 100–240 V Netzanschluss
- Pt1000-Prüfkopfanschluss (bis zu 3)
- Anschluss der Pumpe und des elektrischen Widerstands
- Ersteinrichtungsassistent
Nach dem Start ist das Steuergerät sofort mit optimierten Grundparametern betriebsbereit.
Wichtigste technische Merkmale
- ✔ Stromversorgung: 100–240 V ~ 50/60 Hz
- ✔ Hochleistungsrelais: bis zu 3,6 kW (230 V)
- ✔ Eingänge: 3 Pt1000-Temperaturfühler
- ✔ Ausgaben:
- 1 Pumpenrelais
- 1 Hochleistungsrelais
- 1 PWM-Ausgang
- ✔ Multifunktionales LCD-Display
- ✔ Montage: Wand oder Rahmen
- ✔ Schutzart: IP20
- ✔ Umgebungstemperatur: 0 – 40 °C
Hinweis: Für weitere Details empfehlen wir Ihnen, das beigefügte Benutzerhandbuch zu lesen.
GARANTIE
Es handelt sich um die offizielle Garantie von Maxiflame mit einer Laufzeit von 2 Jahren.
