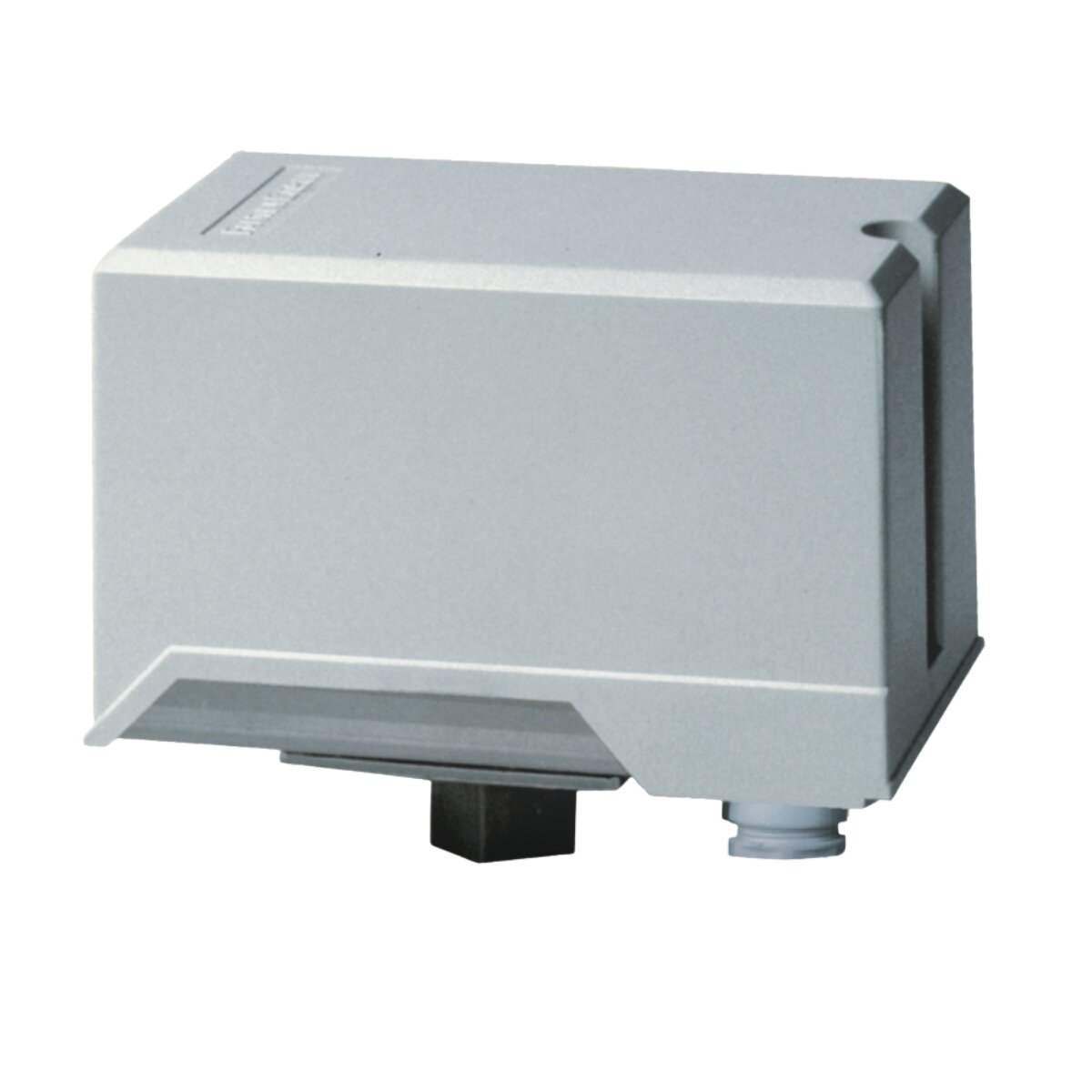

Fantini Cosmi B70A Druckschalter – 0,5 ÷ 7 bar
Dreipoliger Druckschalter zur direkten Steuerung von Drehstrommotoren
Der Fantini Cosmi B70A ist ein regulierender Druckschalter, der für die direkte Steuerung von Drehstrom- (und Wechselstrom-)Elektromotoren von Pumpen, Kompressoren und Autoklaven sowohl im privaten als auch im industriellen Bereich entwickelt wurde.
Es ist die ideale Lösung, wenn Sie eine zuverlässige Druckregelung mit direkter Verbindung zum Motor wünschen, ohne dass ein Schütz benötigt wird . Dadurch wird das System vereinfacht und die Anzahl der Komponenten reduziert.
Der Fantini Cosmi B70A ist ein robuster, präziser und zuverlässiger Druckschalter, der für den direkten Betrieb an Drehstrommotoren entwickelt wurde. Seine solide Konstruktion, der doppelte Kontaktunterbrecher sowie die einstellbare Skala und Differenz machen ihn zur professionellen Lösung für Drucksysteme, Autoklaven und Kompressionssysteme, die eine sichere und dauerhafte Regelung erfordern.
Eine unverzichtbare technische Komponente, einfach zu installieren, aber mit der Leistung eines echten Profisystems.
Wozu dient es und wie funktioniert es?
Das B70A steuert das Starten und Stoppen des Motors auf Basis des Flüssigkeitsdrucks:
Es ist mit 3 normalerweise geschlossenen Leistungskontakten ausgestattet.
Wenn der Druck ansteigt und den Abschaltwert überschreitet , öffnen sich die Kontakte und der Motor stoppt.
Wenn der Druck unter den Ansprechwert sinkt , schließen die Kontakte wieder und der Motor startet neu.
Die Differenz ist einstellbar und wird zum Angriffsdruckwert addiert, um den Trenndruck zu bestimmen.
Hauptmerkmale
Einstellbereich (Anschlussdruck): 0,5 ÷ 7 bar
Einstellbares Differenzial (min. 0,8 bar – max. 3,5 bar)
Maximaler Druck des Sensorelements: 12 bar
Sensorelement mit Gummimembran , geeignet für chemisch kompatible Gase oder Flüssigkeiten
G 1/4 Innengewinde-Hydraulikanschluss
Schutzart IP40
Abdeckung aus stoßfestem thermoplastischem Material
Metallteile aus verzinktem Stahl
Zwei Kabelverschraubungen und Erdungsanschluss
Elektrische Eigenschaften
Zweipoliger Unterbrechungsschalter mit Kontakten aus Silberlegierung
Bemessungsisolationsspannung (Ui): 415 V~
Bemessungsdauerstrom (Ith): 25 A
Bemessungsbetriebsstrom:
Nennleistungen von steuerbaren Drehstrommotoren (AC-3):
2,2 kW (3 PS) bei 220/240 V~
4 kW (5,5 PS) bei 380/415 V~
Nutzungsbedingungen
Maximale geregelte Flüssigkeitstemperatur: 90 °C
Temperatur des Druckschaltergehäuses: bis zu 60 °C
Entspricht den Normen CEI EN 60947-1.
GARANTIE
Es handelt sich um die offizielle Garantie von FantiniCosmi Italia mit einer Laufzeit von 2 Jahren.
